    2. 溫濕度變送器

      溫濕度變送器/傳感器
      相對濕度、溫度和其他參數的解決方案和測量設備。 各種工業應用的溫度和濕度測量和監控。

      800x450 (2)

      選擇困難?

      請咨詢我們的銷售以獲得專業的解決方案。

      露點、溫濕度變送器/傳感器

      HG803

      HG808

      HG602

      HG970

      工業高溫高濕變送器

      HT608 系列 RS485 露點變送器/傳感器帶數據記錄器

      溫濕度監控器記錄器-DSC_9671
      http://www.uig240.com/lu-dian-bian-song-qi-products/
      手持溫濕度插地式DSC_4454-1
      恒歌-溫度濕度儀器-DSC_7274

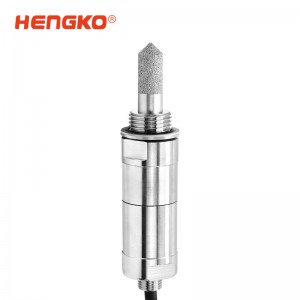

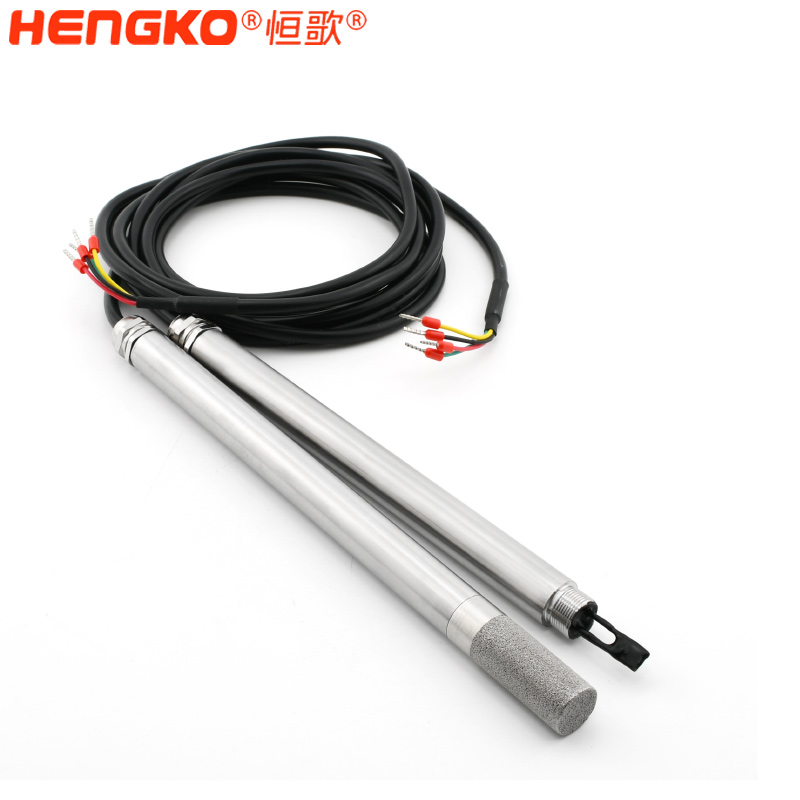

      HT608-a 微型露點變送器

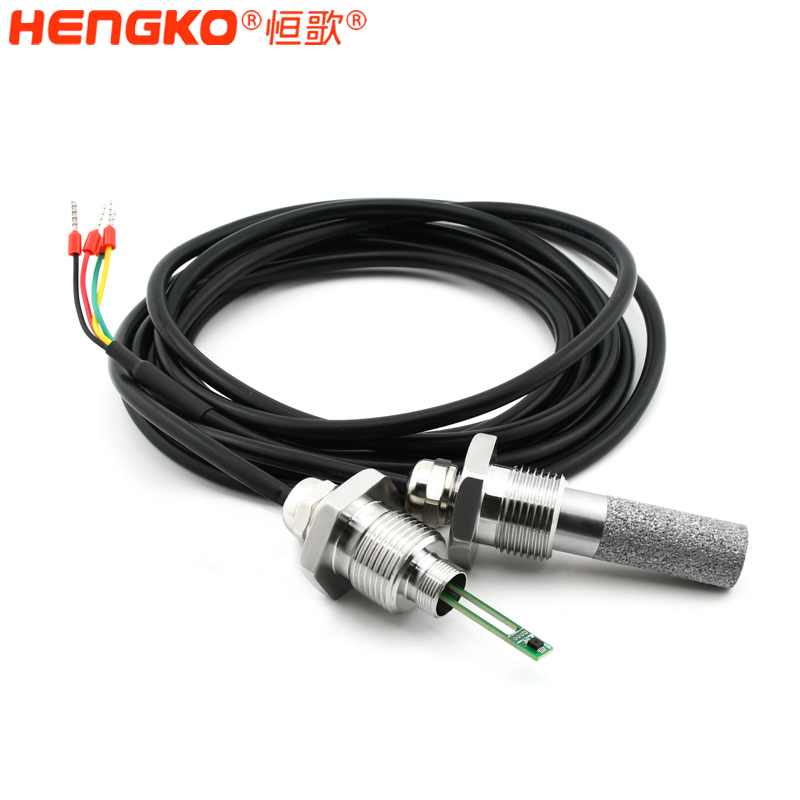

      HT608-b 露點傳感器

      HT608-c? 露點變送器

      HT608-d 手持式露點儀

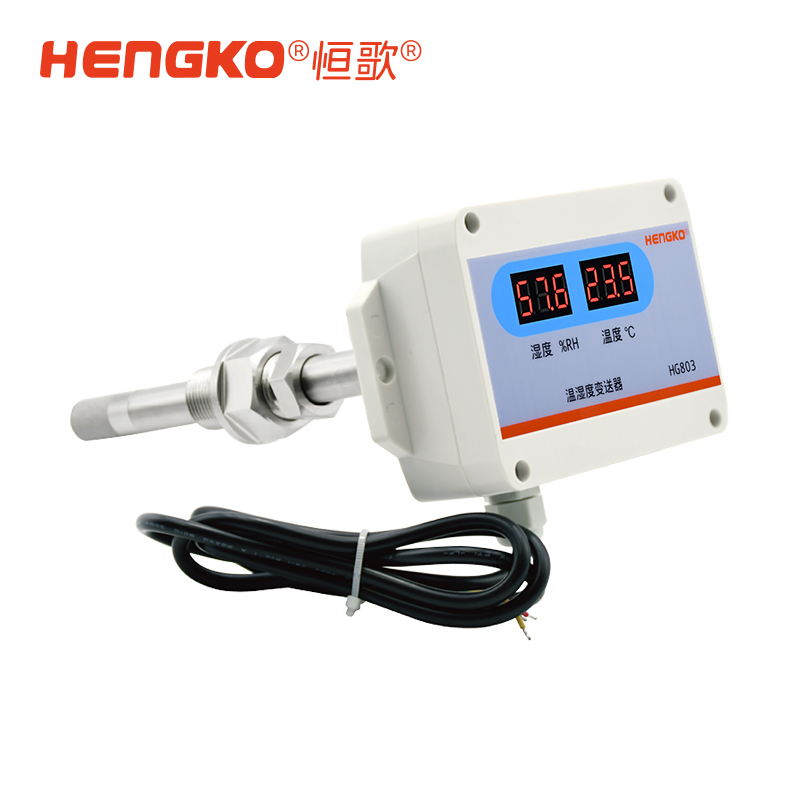

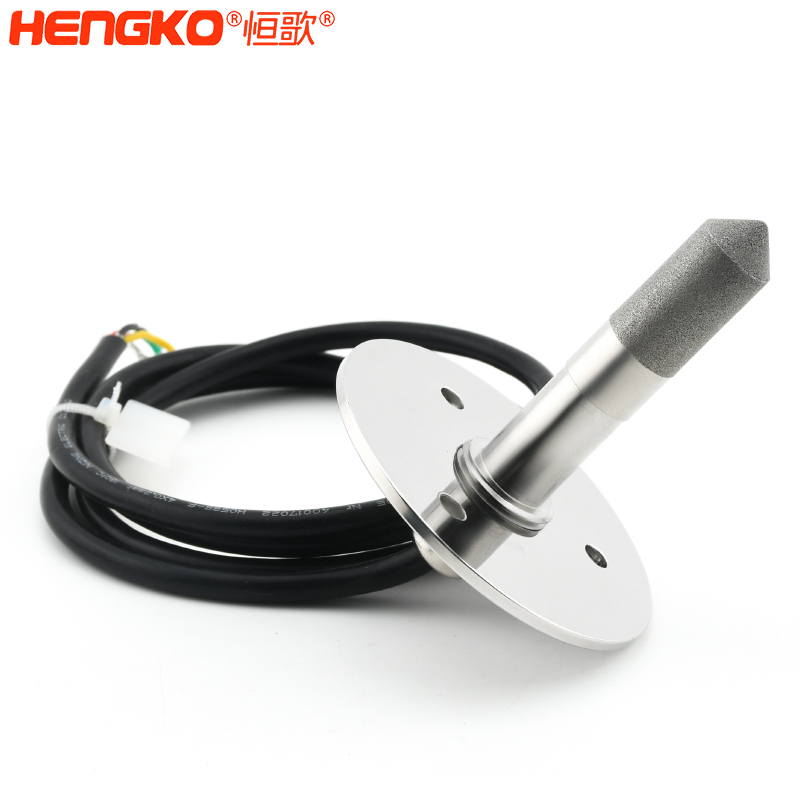

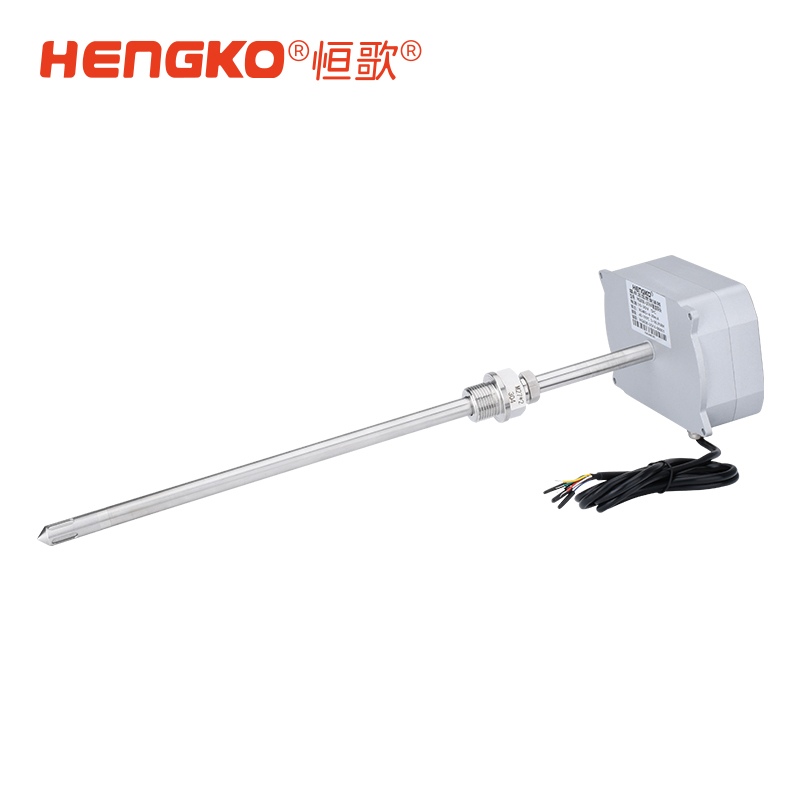

      HG803-4W4P-12風管道系列溫濕度變送器選用進口高精度測量單元,搭配靈敏防水防細粉塵高溫探頭,穩定性高,漂移小,可重復性高;探頭部分裝有法蘭,可固定在管道或箱體中,安裝方便。采用標準工業接口4-20mA信號輸出。非常適用空調暖氣等管道類場景的測量。

      4-20mA 不銹鋼20法蘭探頭 帶顯-HG803-4W4P-10管道式溫濕度測試儀

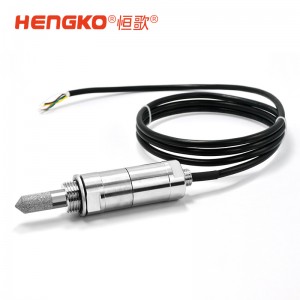

      ?產品型號: HG602微型露點變送器

      溫度/濕度量程: -40~80℃ ;0~99.9%
      露點量程: -60~80℃ @ ±2℃(空氣中或N2中)
      測量對象: 空氣、氮氣、氫氣、氬氣、氦氣和氧氣等
      兩種信號輸出: 支持 RS485 和 一路模擬量0-5V/0-10V/4-20mA同時輸出
      抗凝露: 可抗結露,在潮濕環境依舊保持干燥
      耐壓: 16bar
      應用場景: 干燥氣體溫濕度露點測量(如壓縮空氣干燥機、半導體設備、添加劑生產等)

      http://www.uig240.com/hg602-products/
      http://www.uig240.com/hg970%e5%8f%af%e6%8b%86%e6%8d%a2%e5%bc%8f%e6%89%8b%e6%8c%81%e9%9c%b2%e7%82%b9%e4%bb%aa%e6%99%ba%e8%83%bd%e9%9c%b2%e7%82%b9%e4%bb%aa%e7%8e%b0%e5%9c%ba%e6%a0%a1%e5%87%86%e4%be%bf%e6%90%ba%e5%bc%8f-products/

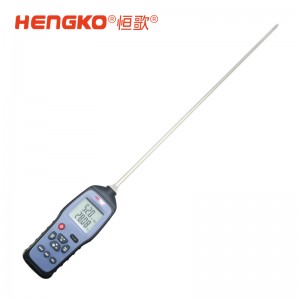

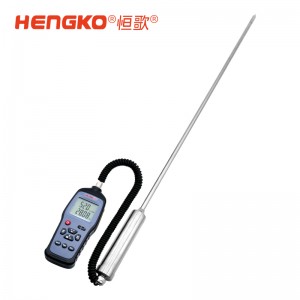

      HG970可拆換式手持露點儀

      專業數據分析軟件可便捷巡檢
      四種測量:溫度、濕度、露點、濕球
      桿長可定制: 30mm ~ 545mm
      預留物聯網iot功能、可定制、藍牙/ WiFi連接,讀數更便捷
      用于環境試驗箱、紅酒釀造等工業測量



      HG970 手持式多功能數字露點溫濕度計,它是一種工業級、高 精度溫度及相對濕度測量儀表。該儀表采用 9V 電池供電,采用外接高精度探頭,具有測 量濕度,溫度,露點溫度,濕球溫度功能,可輕松應對各種場合下對溫濕度精確測量的需 求。本產品是實驗室、工業、工程等溫濕度測量、巡檢、驗證的理想選擇。

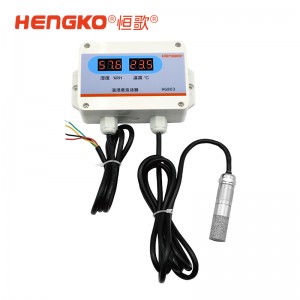

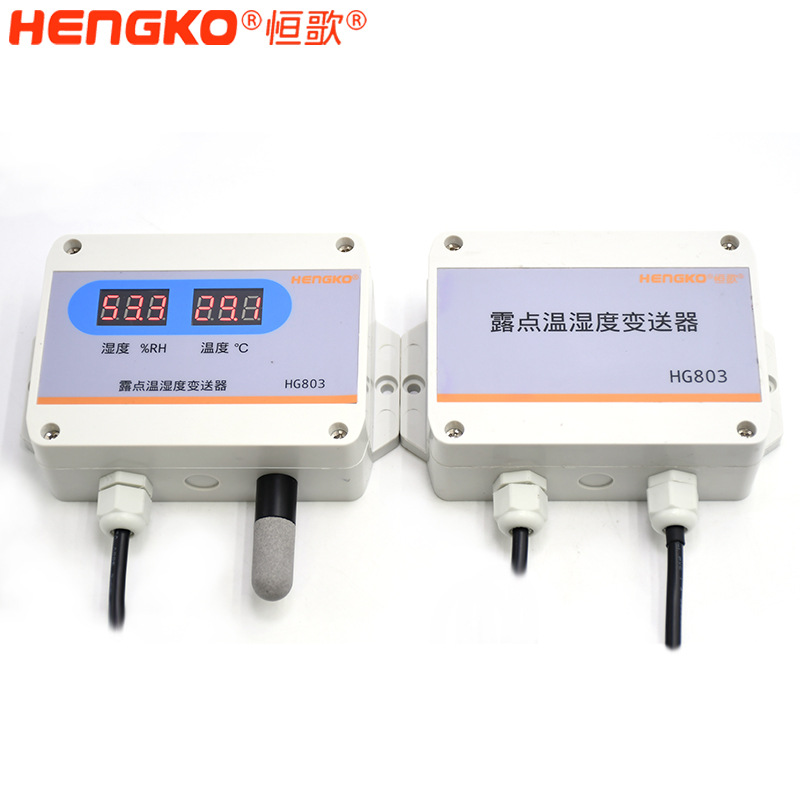

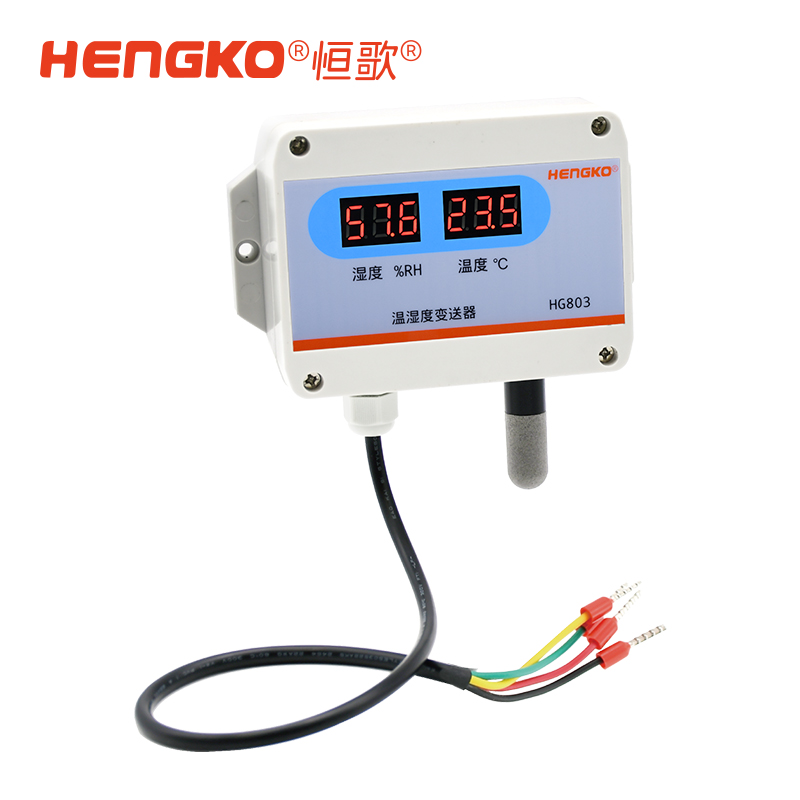

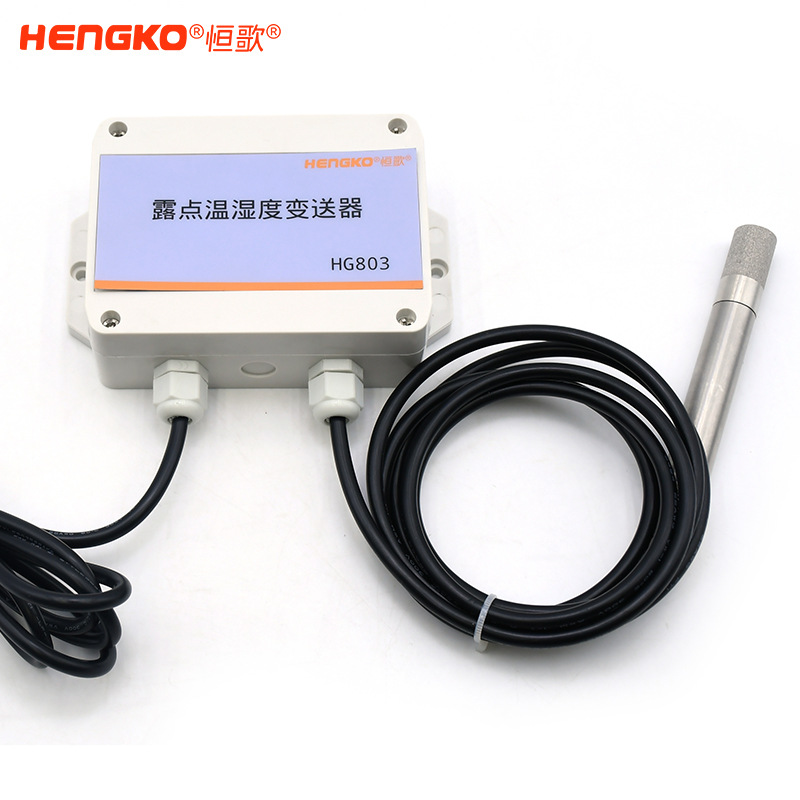

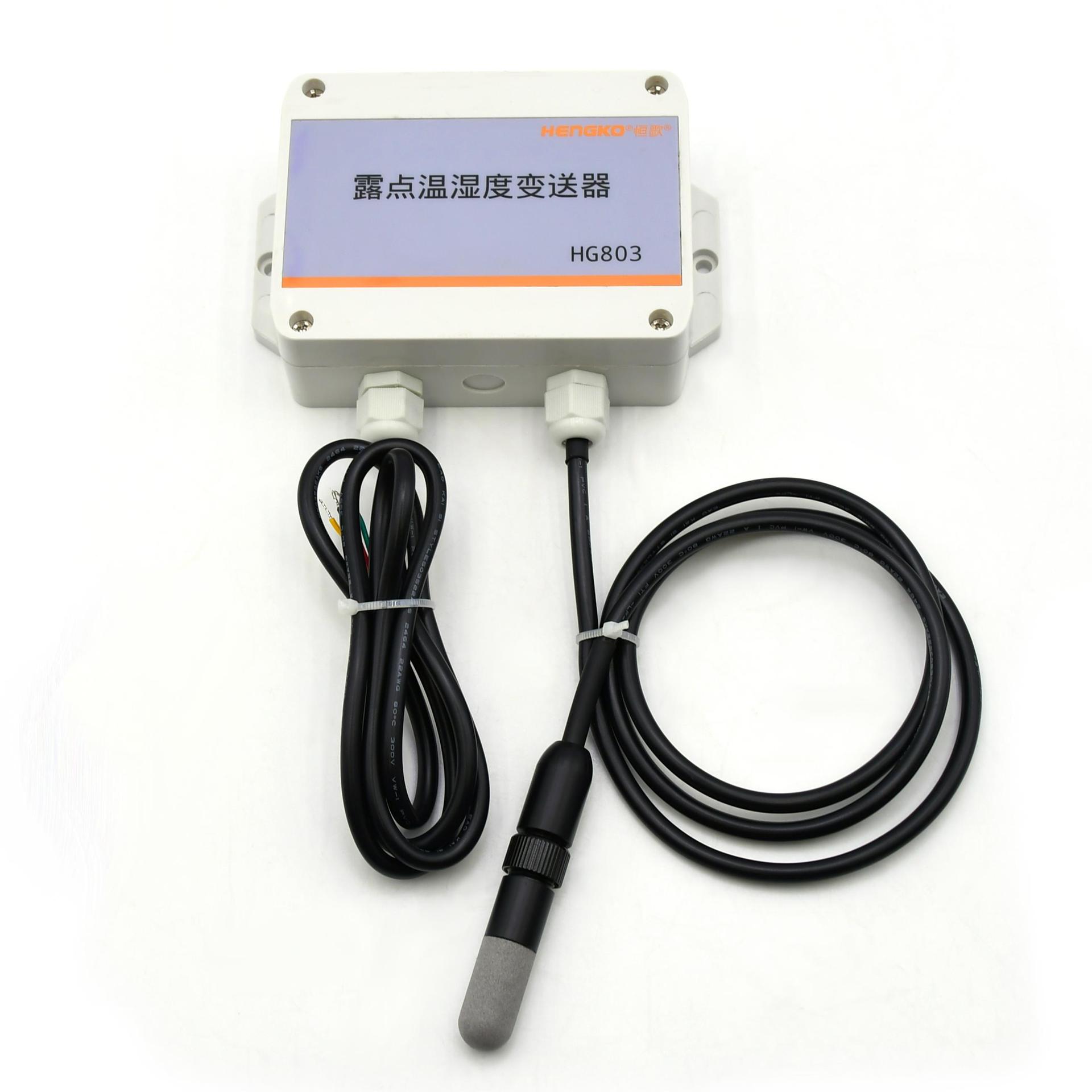

      HG803系列溫濕度變送器選用進口高精度測量單元,設備內置高精度溫度補償,穩定性高,漂移小, 可重復性高;選用壁掛式外殼可輕松固定于墻體。數碼管溫濕度變送器具有顯示功能,實時顯示當前溫濕 度。探頭多種類型可選適用于不同現場,廣泛適用于通訊機房,倉庫樓宇以及自控等需要溫度監測的場所。 采用標準工業接口4~20mA模擬量或者RS485數字信號輸出,可接入現場數顯表、PLC、變頻器、工控主 機等設備。安全可靠,外觀美觀,安裝方便。

      5c19c50a

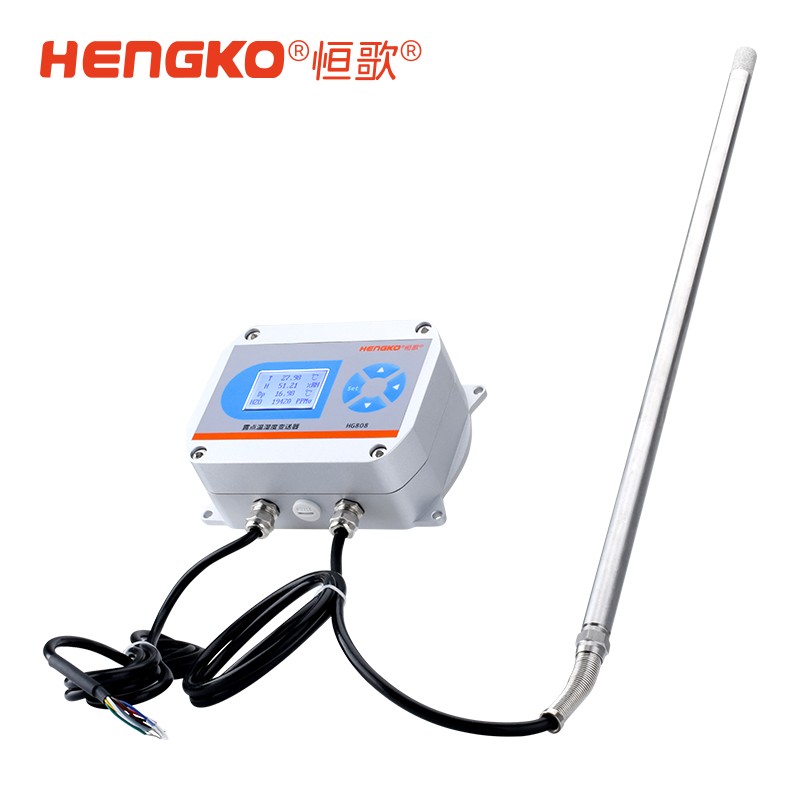

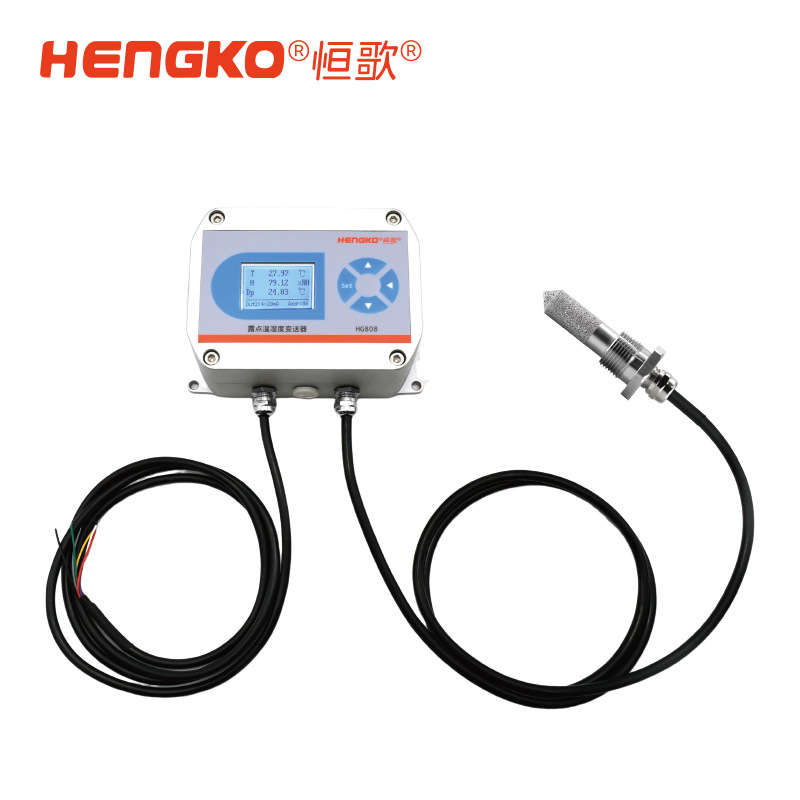

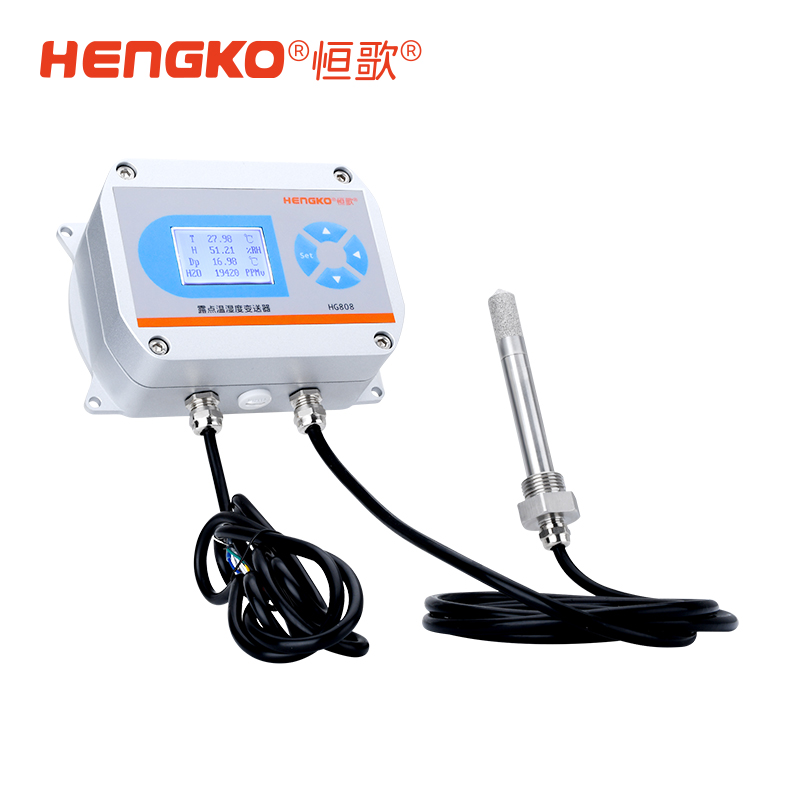

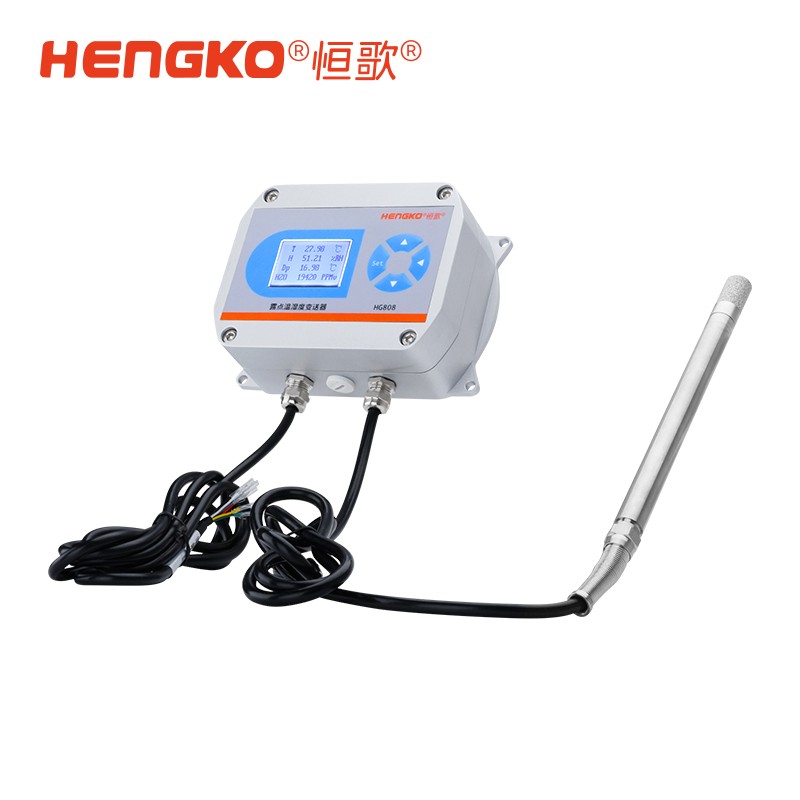

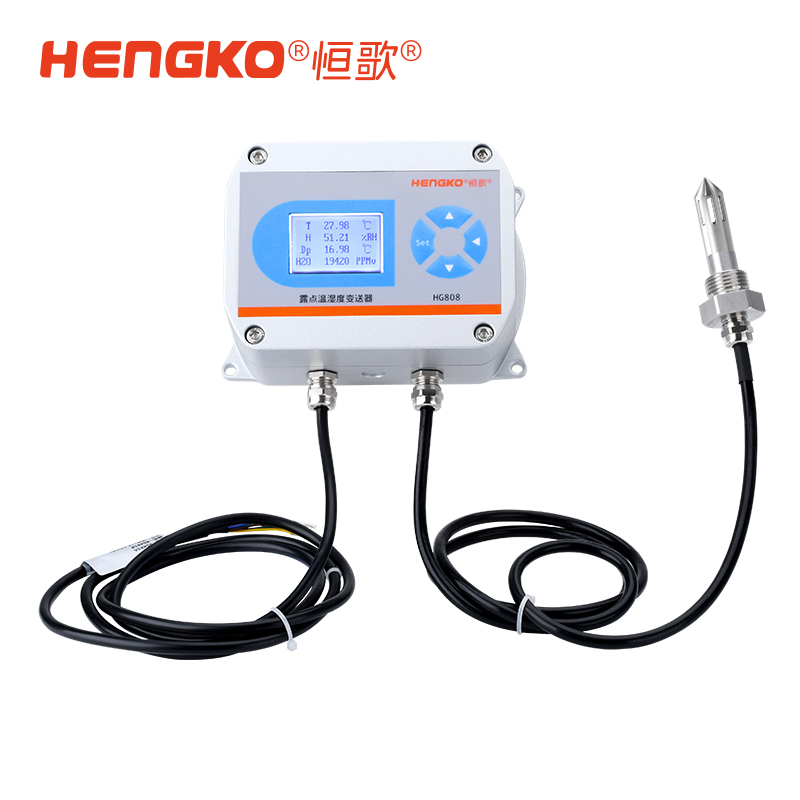

      HG808工業級露點溫濕度變送器

      HG808 露點變送器

      用于工業應用場景



      HG808 是一款專為應對苛刻環境而研發設計 的工業級溫濕度露點變送器。精穩可靠,具有高精 度、高分辨率、快速響應和強可靠性的特點,以及 優良的重復性、耐用性、長期穩定性和強大的傳感 器抗污染能力,使其在高溫高壓、低溫低濕、危險 易爆、污染嚴重等苛刻環境測量時更具優勢。

      本產品采用防爆設計,支持帶防水殼點陣式 LCD 數據顯示。產品支持標準的 Modbus-RTU 協 議,可同步輸出溫度、濕度、露點測量數據,可與 PLC、人機屏、DCS 以及各種組態軟件等互聯; 同時支持選擇 4~20mA/0-5V/0-10V 三種模擬信號 輸出(三選一),可靈活接入現場數顯表、PLC、 變頻器、工控主機等設備。

      本產品不僅可以被廣泛用于潔凈室、制藥廠、 制氫站、供氫站、氫冷發電機組、空壓機組、壓力 管道、真空設備、暖通空調、游泳館、博物館、檔 案室、氮氣制造廠等場所,而且滿足冶金、化纖、 石化、電子制造、變電站 SF6 開關氣體微水、合成 氨工業等苛刻環境領域的應用。

      HT600系列集成RS485溫濕度變送器

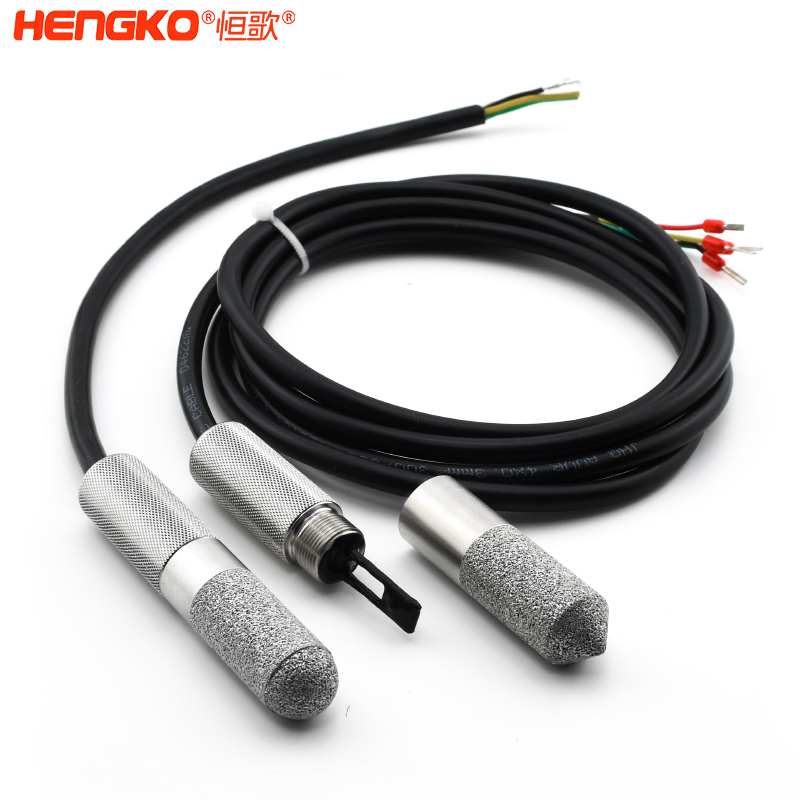

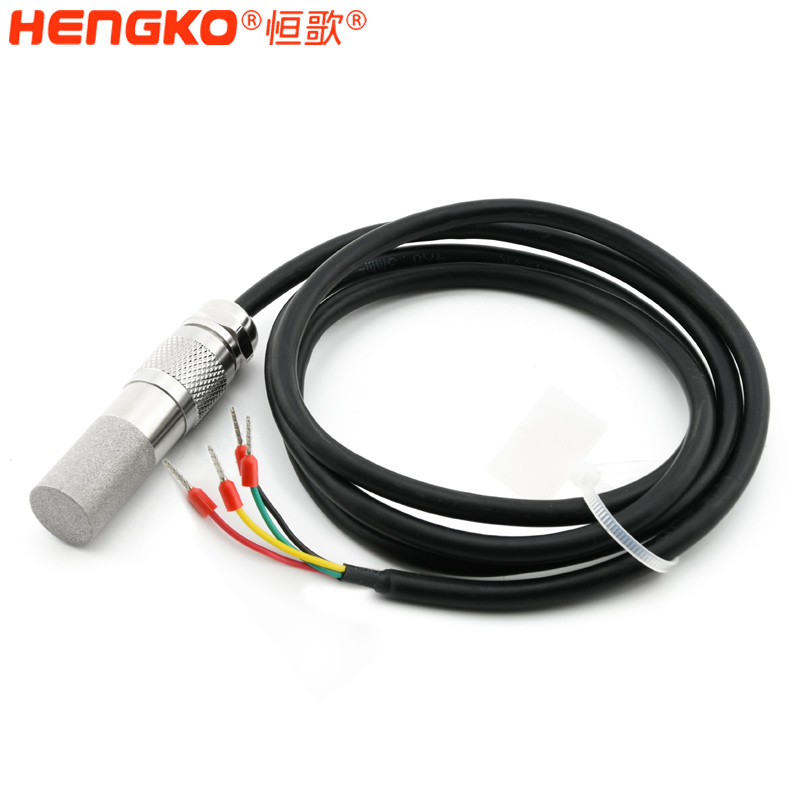

      高精度溫濕度傳感器探頭-DSC_2900

      HT605 RS485 濕度變送器

      恒歌-濕度傳感器探頭DSC_3510

      HT606 濕度變送器/傳感器

      恒歌-風管溫濕度傳感器探頭DSC_3527

      HT607 迷你溫濕度監測儀

      HT800系列集成RS485溫濕度傳感器/變送器



      相對濕度測試儀-DSC_8343

      HT800溫濕度計

      精確的濕度傳感器-DSC_9419

      HT801P 濕度檢測儀
